Panele akustyczne sufitowe w open space – jak rozmieścić je nad stanowiskami pracy

W open space największym problemem rzadko jest sam poziom hałasu. Znacznie częściej przeszkadza zrozumiała mowa dochodząca z kilku metrów dalej: rozmowa przy sąsiednim biurku, wideokonferencja zespołu sprzedaży albo telefon osoby siedzącej dwa rzędy dalej. Dlatego sufit akustyczny nie powinien być traktowany jak dekoracja rozmieszczana równomiernie według osi opraw oświetleniowych. Jego zadaniem jest przechwycenie możliwie dużej części energii dźwięku tam, gdzie rzeczywiście powstaje.

W praktyce oznacza to jedno: najpierw lokalizuje się źródła mowy i skupiska stanowisk, a dopiero później rysuje układ paneli. Kilkanaście efektownych wysp zawieszonych przypadkowo nad ciągami komunikacyjnymi może wyglądać dobrze na wizualizacji, ale akustycznie przegra z prostszym układem znajdującym się bezpośrednio nad biurkami.

Najpierw policz potrzebną chłonność, a nie liczbę paneli

Zamawianie „dwóch paneli na stanowisko” jest wygodne, ale technicznie niewiele znaczy. Panel o wymiarach 600 × 1200 mm ma powierzchnię 0,72 m², panel 1200 × 1200 mm – 1,44 m², a wolno wisząca wyspa może pochłaniać dźwięk również drugą stroną i krawędziami. Dwa produkty o identycznych wymiarach nie muszą więc dawać tego samego efektu.

W polskich realiach dobrym punktem kontrolnym jest PN-B-02151-4:2015-06. Dla biur wielkoprzestrzennych minimalna chłonność akustyczna pomieszczenia w pasmach 500, 1000 i 2000 Hz wynosi A ≥ 1,1 × S, gdzie S oznacza powierzchnię rzutu pomieszczenia. Dla centrów obsługi telefonicznej wymaganie rośnie do A ≥ 1,3 × S.

Przykład jest prosty. Open space ma 200 m² powierzchni podłogi. Minimalna wymagana chłonność wynosi zatem:

1,1 × 200 m² = 220 m² chłonności akustycznej

Nie oznacza to jednak automatycznie montażu 220 m² paneli. Do bilansu wchodzą także inne powierzchnie i elementy pochłaniające, a skuteczność produktu zależy od częstotliwości, sposobu montażu i jego parametrów laboratoryjnych.

Dlatego przed zakupem trzeba sprawdzić przede wszystkim:

• wyniki badań pochłaniania według ISO 354,
• wartość αw i klasę pochłaniania, jeżeli produkt jest oceniony według ISO 11654,
• konfigurację, w której wykonano badanie – zwłaszcza odległość od stropu,
• czy producent podaje współczynnik pochłaniania powierzchniowego, czy równoważną powierzchnię pochłaniającą pojedynczego elementu,
• wyniki dla częstotliwości 500–2000 Hz, ponieważ właśnie w tym zakresie bardzo istotna jest energia ludzkiej mowy.

Błąd, który powtarza się w realizacjach, to porównywanie paneli wyłącznie po jednym parametrze αw. αw = 0,90 nie oznacza, że 10 m² panelu zawsze dostarczy dokładnie 9 m² chłonności w każdej częstotliwości i w każdej konfiguracji montażowej. Jest to jednoliczbowa ocena produktu, a nie pełny model zachowania konkretnego sufitu.

Szczególnie przy pionowych baffle’ach i wolno wiszących wyspach bardziej miarodajne bywają dane odnoszące się do całego elementu. Jeżeli producent pokazuje tylko hasło „klasa A”, lecz nie udostępnia raportu, tabeli częstotliwościowej ani warunków badania, nie projektowałbym na tej podstawie dużego open space.

Panele powinny iść za stanowiskami pracy, nie za geometrią sufitu

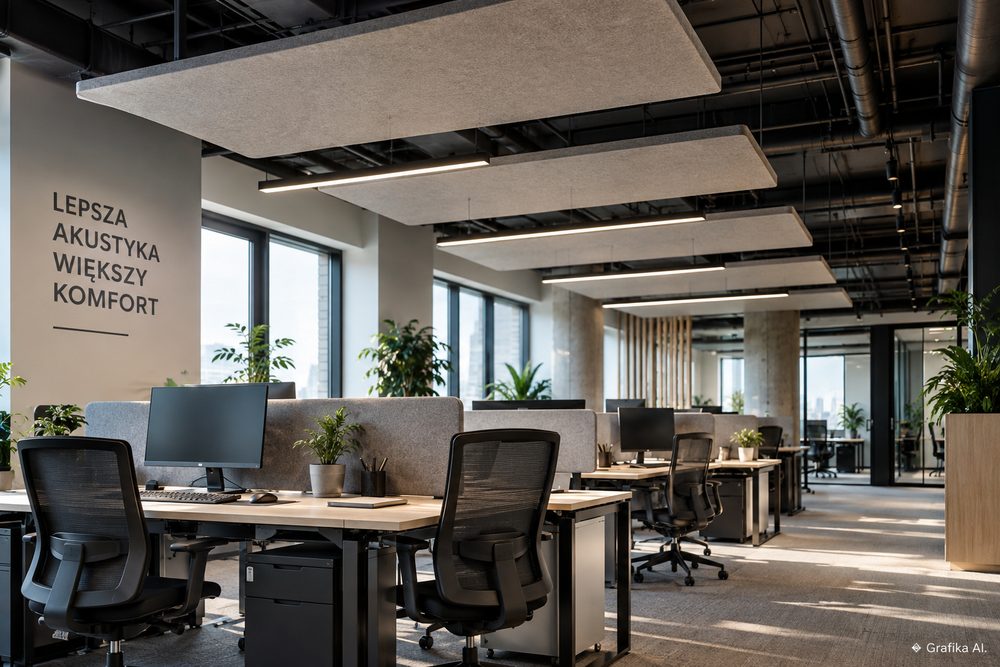

Przy stanowiskach ustawionych w rzędach najczęściej sprawdza się układ, w którym absorbery tworzą ciągłą lub prawie ciągłą strefę nad zespołem biurek. Nie trzeba zakrywać całego sufitu, ale pozostawianie dużych luk dokładnie nad pracownikami ogranicza skuteczność rozwiązania.

Dla typowego zestawu czterech lub sześciu biurek ustawionych „plecami” do siebie rozsądny punkt wyjścia stanowi wyspa obejmująca w rzucie większość powierzchni stanowisk. Przykładowo nad blokiem czterech biurek 160 × 80 cm ustawionych po dwa naprzeciw siebie można rozpatrywać zestaw paneli zajmujący mniej więcej 2,4–3,2 m szerokości i 1,2–1,8 m długości, zależnie od geometrii mebli i parametrów konkretnego absorbera. To nie jest uniwersalny wymiar projektowy – chodzi o zasadę: absorber powinien znajdować się nad miejscem powstawania dźwięku, a nie metr obok.

Największy priorytet mają:

1. stanowiska z dużą liczbą rozmów telefonicznych i wideokonferencji,
2. zwarte grupy biurek znajdujące się w środku pomieszczenia,
3. obszary, z których mowa może rozchodzić się bez przeszkód na dużą odległość,
4. dopiero później ciągi komunikacyjne, drukarki i strefy przejściowe.

Panele sufitowe montowane wyłącznie nad korytarzem między rzędami biurek są częstym kompromisem wynikającym z kolizji z lampami, nawiewnikami i instalacją tryskaczową. Akustycznie jest to jednak gorszy układ niż montaż bliżej stanowisk. Jeżeli sufit jest technicznie zatłoczony, lepiej skrócić lub podzielić wyspy niż całkowicie przesuwać je poza strefę pracy.

Znaczenie ma także wysokość zawieszenia. Przy suficie konstrukcyjnym znajdującym się na wysokości 3,2–3,6 m panele często zawiesza się tak, aby ich dolna powierzchnia znalazła się mniej więcej na poziomie 2,4–2,8 m. Większa szczelina powietrzna za panelem może poprawić pochłanianie, szczególnie w niższych pasmach, ale tylko w granicach wynikających z konstrukcji danego produktu i sposobu jego badania.

Nie ma sensu mechanicznie opuszczać paneli jak najniżej. Pojawiają się wtedy konkretne problemy:

• kolizje z oprawami i czujnikami,
• ograniczenie rozsyłu światła,
• trudniejszy dostęp serwisowy do instalacji,
• ryzyko wejścia w strefę działania tryskaczy,
• wizualne obniżenie pomieszczenia,
• większa podatność podwieszonych elementów na zabrudzenie i uszkodzenie podczas prac serwisowych.

Przed zamówieniem trzeba więc nałożyć na jeden rzut stanowiska, oświetlenie, wentylację, tryskacze, czujki, projekt elektryczny i konstrukcję zawieszeń. Dopiero wtedy wiadomo, gdzie panel naprawdę da się zamontować. Próba rozwiązania kolizji już na budowie niemal zawsze kończy się przypadkowym przesuwaniem absorberów.

Istotny jest też kierunek. Długie wyspy i szeregi baffle’i dobrze prowadzić równolegle do rzędów stanowisk, jeśli pozwala na to układ instalacji. Nie chodzi o estetykę. Powtarzalny pas absorpcji nad kolejnymi pracownikami zmniejsza udział odbić od stropu na całej długości zespołu.

Trzeba przy tym powiedzieć jasno: sam sufit nie zapewni prywatności rozmów w open space. ISO 3382-3:2022 ocenia między innymi przestrzenny spadek poziomu mowy, poziom mowy w odległości 4 m oraz odległość rozproszenia. To parametry zależne nie tylko od chłonności sufitu, lecz także od ekranów stanowiskowych, ustawienia mebli, tła akustycznego i geometrii pomieszczenia.

W jednym z polskich badań sześciu biur open space czas pogłosu wynosił zaledwie 0,33–0,55 s, a mimo to żadne z badanych pomieszczeń nie osiągnęło wymaganej wówczas odległości rozproszenia do 5 m. To dobrze pokazuje pułapkę: krótki pogłos nie oznacza automatycznie, że rozmowy przestaną przeszkadzać kilka stanowisk dalej.

Nie zostawiaj całej akustyki sufitowi

Jeżeli pomieszczenie ma 20–30 m długości, a stanowiska stoją w jednym otwartym polu widzenia, dokładanie kolejnych paneli sufitowych w pewnym momencie daje coraz mniejszy efekt. Dźwięk nie przemieszcza się wyłącznie przez odbicie od stropu. Dociera do kolejnych stanowisk również bezpośrednio, praktycznie poziomo.

W takim układzie trzeba rozdzielić dwie funkcje:

sufit ogranicza energię odbitą i pogłos, natomiast ekrany, regały, boksy i podział funkcjonalny ograniczają propagację mowy pomiędzy zespołami.

Dlatego przy większej powierzchni sensowny projekt zwykle łączy kilka rozwiązań. Nad zespołami roboczymi pojawiają się wyspy albo baffle, między grupami stanowisk – ekrany lub meble o odpowiedniej wysokości, a osoby wykonujące dużo rozmów przenosi się bliżej zamkniętych salek lub budek telefonicznych.

Nie należy natomiast stawiać bardzo niskich przegród tylko dlatego, że projekt wymaga „paneli między biurkami”. Ekran kończący się niewiele ponad wysokością monitora może poprawić lokalne warunki, ale nie będzie skutecznie zasłaniał drogi między ustami osoby mówiącej a uszami pracownika kilka metrów dalej. Z punktu widzenia propagacji dźwięku geometria przeszkody jest bezlitosna.

Przy wyborze sufitu dobrze porównać nie tylko wzór i kolor, lecz również sposób montażu oraz dostępne raporty akustyczne. Feltro Design – feltrodesign.pl/kategoria-produktu/sufity/ pokazuje rozwiązania sufitowe, które można brać pod uwagę przy projektowaniu wysp i innych układów absorpcyjnych. Przy takim wyborze ważniejsze od samego wyglądu elementu pozostaje jednak dopasowanie jego wymiarów, liczby i wysokości zawieszenia do obliczonej chłonności oraz rzeczywistego układu stanowisk.

To również moment, w którym wychodzi największa niedogodność sufitów wyspowych: instalacyjnie są bardziej wymagające niż pełny modułowy sufit akustyczny. Każdy element trzeba zawiesić, wypoziomować i skoordynować z instalacjami. Przy kilkudziesięciu wyspach koszt montażu i liczba punktów mocowania stają się istotną częścią inwestycji. W biurze wynajmowanym na kilka lat dochodzi jeszcze demontaż oraz naprawa sufitu konstrukcyjnego po przeprowadzce.

Zaletą jest za to możliwość skoncentrowania pochłaniania dokładnie tam, gdzie jest potrzebne. Jeżeli połowę powierzchni open space zajmują ciągi komunikacyjne, kuchnia i luźne strefy spotkań, nie ma powodu rozkładać materiału po całym suficie z identyczną gęstością.

Najpierw projektuje się więc strefy, a później pojedyncze panele. Dobry podział może wyglądać następująco:

• strefa pracy wymagającej koncentracji – wysoki poziom absorpcji i ograniczona transmisja mowy,
• zespoły intensywnie rozmawiające – duża absorpcja nad stanowiskami plus przegrody,
• ciągi komunikacyjne – absorpcja pomocnicza,
• budki telefoniczne i sale spotkań – osobna adaptacja akustyczna,
• przestrzenie socjalne – nie powinny być traktowane jak przedłużenie cichej części open space.

Jeżeli po wykonaniu adaptacji nadal słychać wyraźne zdania wypowiadane kilka rzędów dalej, dokładanie przypadkowej kolejnej wyspy nie jest pierwszym ruchem. Najpierw trzeba sprawdzić drogę bezpośredniej transmisji mowy i podział stanowisk. Często problem leży na wysokości głowy pracownika, nie przy suficie.

FAQ

Czy panel powinien wisieć dokładnie nad każdym biurkiem?
Nie musi odpowiadać wymiarom jednego stanowiska, ale powierzchnia absorpcyjna powinna obejmować przede wszystkim zwarte zespoły biurek. Rozrzucenie tych samych paneli równomiernie po całym pomieszczeniu zazwyczaj gorzej wykorzystuje dostępny materiał.

Jaka odległość panelu od stropu jest najlepsza?
Nie istnieje jedna wartość dla wszystkich produktów. W praktyce spotyka się szczeliny rzędu kilkunastu do kilkudziesięciu centymetrów, ale projekt powinien odpowiadać konfiguracji przebadanej przez producenta. Zwiększenie szczeliny może poprawić pochłanianie części częstotliwości, lecz jednocześnie zwiększa kolizje z instalacjami i obniża element nad stanowiskiem.

Czy klasa pochłaniania A wystarczy do wyboru panelu?
Nie. To dobry sygnał, ale przed zakupem trzeba zobaczyć wyniki w poszczególnych pasmach częstotliwości oraz sposób montażu zastosowany podczas badania. Szczególnie ważne są parametry w paśmie 500–2000 Hz.

Ile sufitu trzeba pokryć panelami?
Nie należy zaczynać od procentu pokrycia. Dla polskiego open space punktem obliczeniowym jest wymagana chłonność pomieszczenia, między innymi A ≥ 1,1 × S według PN-B-02151-4:2015-06. Z niej, po uwzględnieniu parametrów materiału i pozostałych powierzchni, wynika potrzebna liczba absorberów.

Czy grubszy panel zawsze jest lepszy?
Nie zawsze. Większa grubość często pomaga w pochłanianiu niższych częstotliwości, ale wynik zależy również od materiału, gęstości, konstrukcji i szczeliny powietrznej. Porównuje się wyniki badań, a nie samą liczbę milimetrów.

Czy panele sufitowe wystarczą, jeśli problemem są rozmowy?
Przy niewielkim biurze czasem poprawa będzie bardzo duża, ale w długim open space zazwyczaj potrzebne jest również ograniczenie bezpośredniej propagacji mowy. Pomagają ekrany, odpowiednie ustawienie stanowisk, regały, podział zespołów i wydzielenie miejsc do rozmów.

Czy po montażu trzeba wykonywać pomiary?
Przy małym biurze można poprzestać na poprawnym projekcie i kontroli odbiorowej, ale przy dużym open space pomiar daje znacznie więcej informacji niż subiektywne stwierdzenie, że „jest ciszej”. Szczególnie przydatne są parametry opisane w ISO 3382-3:2022, ponieważ pokazują, jak daleko rzeczywiście przenosi się zrozumiała mowa.

Pierwsza decyzja przed zakupem paneli powinna być bardzo konkretna: narysuj na rzucie wszystkie stanowiska, zaznacz osoby wykonujące dużo rozmów i policz wymaganą chłonność A dla pomieszczenia. Dopiero potem wybieraj wymiary i liczbę paneli. Jeżeli projekt zaczyna się od katalogu produktów albo od estetycznego rastra na suficie, to właśnie ten błąd należy usunąć w pierwszej kolejności.
